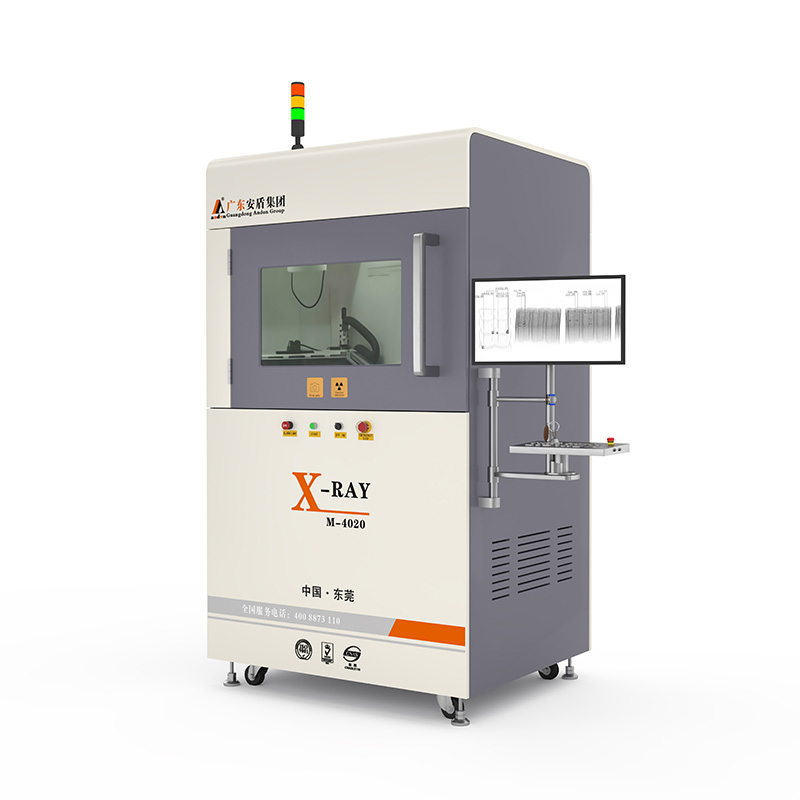

M-4020微焦點X光機2026款
- M-4020微焦點X射線檢測設備具備高性能、高清晰度和高分辨率的X-Ray檢測設備，可無損透視，智能判圖，主要應用于3C消費電子、PCBA、電子元器件、汽車電子、功率模塊、新能源電池、鋁制品、塑料制品、半導體、SMT、覆蓋IC、BGA、CSP、倒裝芯片、LED、研究分析等工業檢測。
產品介紹
M-4020微焦點X射線檢測設備具備高性能、高清晰度和高分辨率的X-Ray檢測設備，可無損透視，智能判圖，主要應用于3C消費電子、PCBA、電子元器件、汽車電子、功率模塊、新能源電池、鋁制品、塑料制品、半導體、SMT、覆蓋IC、BGA、CSP、倒裝芯片、LED、研究分析等工業檢測。
資質認證：
本公司已通過ISO9001質量認證、ISO14001環境認證、OHSAS28001職業健康體系認證、五星級售后服務體系認證、守合同重信用企業、國家AAA級信用企業，連續十年國家高新技術企業、科技型企業、進出口企業等，本產品并取得公安部檢驗報告、廣東省高新技術產品、歐盟CE認證、ROSH認證、美國FCC國際認證、輻射安全生產許可證、廣東省衛生防疫證、100多項知識產權（軟件著作權證、實用新型專利、外觀專利、發明專利）等。
成像出圖效果：
 |  |  |
| 標準成像效果顯示 | ||
 |  |
| 定制彩色成像效果 | |
產品功能參數：
名稱 | 描述 | |
☆ 功能特點 | ||
透視鉛玻璃 | 玻離采用透視鉛玻璃、更直觀操作設備，有效防止輻射泄露； |  |
＊多功能金屬鍵盤 | 可通過專多功能金屬鍵盤觸摸板進行控制鼠標操作，通過控制鍵和快捷鍵進行系統設置和圖像控制處理操作，整體美觀大方耐用、功能清晰易懂、防水防塵、不掉色易清潔 |  |
圖像顯示 | 配備19.5英寸、178°寬視角，IPS硬屏高清顯示器，顯示器分辨率不低于1600*900P |  |
觸摸式顯示屏 | 裝配一整塊尺寸不小于19英寸、寬視角 5:4方屏觸摸高清顯示器，顯示器分辨率不低于1280*1024P |  |
輻射安全 | 整機輻射等級滿足國際標準，整機表面測得的射線劑量當量率< | |
軟件功能 | 亮度、對比度、柔和度調節、圖像存盤、測量、圖像查詢、圖像左右翻轉、圖像旋轉、黑白翻轉、圖像復原、品類分類管理、光源控制 | |
圖像回拉功能 | 顯示前60幅圖像，并對回拉圖像可進行任何圖像處理和查看 | |
節能散熱減噪 | 機器內嵌入有溫度感應控制系統，智能開啟散熱系統，有效控制設備功耗，減小機器噪音。 | |
智能射線功能 | 射線發射自動控制，避免誤發射 | |
＊超薄物檢測功能 | 設備在檢測物過于薄的時候而無法遮檔光障時，按下相應功能鍵后可對超薄物進行檢測。可檢測*薄金屬厚度為0.1mm | |
＊故障自診斷功能 | 采用模塊化設計，并提供X射線源、探測器陣列、專用鍵盤等關鍵部件測試診斷功能，使設備故障診斷及維修更加準確和快捷 | |
＊百萬儲存功能 | 實時保存任意幅圖像，并可進行任意圖像處理，連續工作保存，圖片直接存入硬盤，儲存數量大于100萬張，并可直接調用查看。 | |
一鍵開關機 | 開機時旋轉鑰匙，點擊啟動按鈕一鍵開機；關機時只需按動開關機按鈕設備自動安全關機，操作便捷. | |
＊不銹鋼射線源 | 不銹鋼機械殼體外觀、優質級X光射線管，密封油冷 | |
X射線維護和診斷功能 | X射線發生器具有監控功能，能在工作狀態出現異常時報警，并可監控射線源的管電壓、管電流 | |
大幅圖像呈現 | 采用單排簡約界面設計，圖像呈現更大幅，統計顯示物品通過數量及時間日期 | |
WES操作系統 | 采用WES軟件系統平臺，增加對電腦權限的控制，具有一鍵重啟恢復出廠設置功能，應急解決客戶現場因突然斷電或誤操作造成的系統故障，可快速修復并使用 | |
聯網遠程及數據上傳功能 | 設備具備聯網功能,支持通過HTTP、HTTPS、等協議通過遠程桌面連接外部實現遠程客戶端進行圖像查看、信息交互、遠程控制、遠程獲取設備運行狀態等聯網操作。 設備能通過HTTP、TCP/IP等協議將掃描圖像以JPG或其他圖像格式傳輸至指定客戶端或服務器,掃描圖像應支持查看、標記、判圖、保存等操作,并應可生成報表。 | |
遠程軟件升級 | 具有遠程聯網軟件升級優化功能，系統軟件終身免費升級優化。 | |
二次開發功能 | 自主研發的專用圖像處理軟件，擁有軟件著作權，支持二次開發，可對接多種使用平臺 | |
☆ 選配功能 | ||
遠程監控顯示功能（選配） | 設備可通過內置硬盤錄像機對設備進出口圖像及X射線透射圖片的操作顯示界面以視頻流的方式進行錄像和存儲，并可通過客戶端軟件遠程上傳至監控中心平臺，進行顯示和回放 | |
AI深度學習算法智能識別功能（選配） | 依托智能服務器，展開實時分析，對異物自動識別，標定，剔除。并發出聲音報警提示，識別速度：毫秒級 | |
圖碼綁定功能（選配） | 設備能將檢測物品的X光透射圖像和通過外接掃碼裝置獲取到的物品編碼信息進行關聯和保存，編碼信息可用一維碼、二維碼、RFID等 | |
指紋開關機功能（選配） | 設備可在鑰匙開關開啟狀態下，通過內置指紋識別模塊進行開關機操作 | |
☆ 技術參數 | ||
*空機檢測精度 | 不銹鋼球：Φ 0.4 mm玻璃球：Φ 0.4 mm；陶瓷球：Φ 0.4mm | |
產品尺寸 | 1600(長）×750（寬）×1550（高）mm | |
分辨力 | 直徑0.0787mm銅線 | |
穿透分辨力 | 直徑0.160mm 銅線 | |
整機重量 | 約700kg | |
整機功率 | 550W | |
防護方式 | 封閉式 | |
☆ X射線發生器 | ||
射線束方向 | 底照式 | |
管電流 | 0.3-1.0mA（可調） | |
功率損耗 | 160W（*值） | |
冷卻方式 | 100％密封油冷 | |
射線角度 | 80度 | |
管電壓 | 130-160KV（可調） | |
控制方式 | RS232 數字串口通訊，控制穩定可靠 | |
☆ 圖像處理系統 | ||
圖像處理軟件 | 基于計算機平臺，提供以網絡應用為載體的遠程協作檢查模式，以及圖像傳輸和集中處理并顯示功能； | |
局部增強 | 具有對較暗圖像的區域進行增亮處理 | |
超級圖像增強 | 具有對調整圖像的比對度增強 | |
邊緣增強 | 物體輪廓邊緣更加清晰 | |
圖像增強 | 圖像細節更加清晰 | |
放大鏡 | 局部放大功能 | |
增亮/減暗 | 增加圖像的亮度/降低圖像的亮度 | |
☆ 使用環境 | ||
工作溫度／濕度 | -10℃ ~ 45℃ / 20% ~ 95%（不冷凝） 低于-10℃需定制 | |
儲存溫度／濕度 | -20℃ ~ +60℃ / 20% ~ 95%（不冷凝） | |
工作電壓 | 220VAC(±10%) 50±3Hz | |
功率損耗 | 0.5KW（*值） | |
噪聲級 | ≤56dB | |

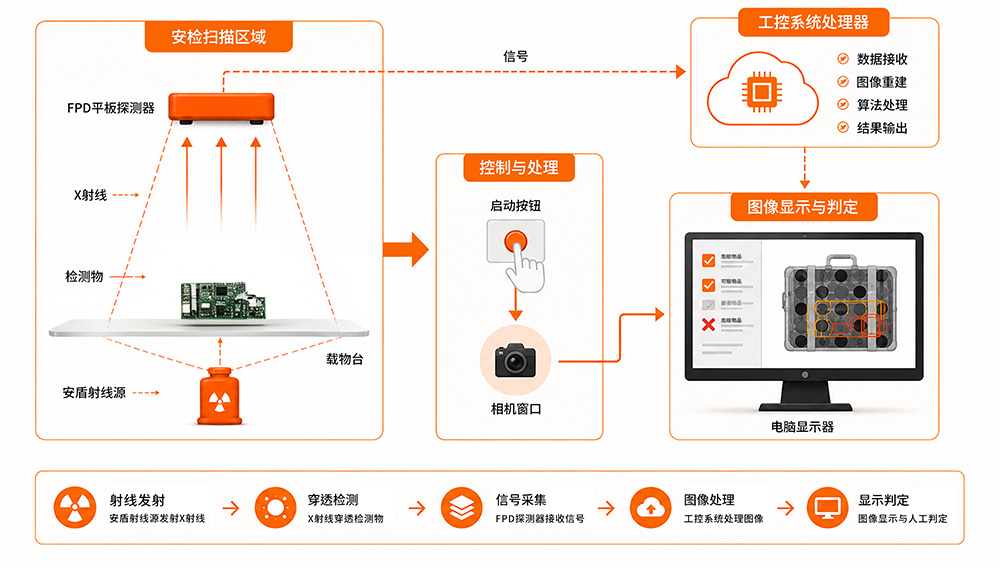

X光機工作原理圖：
